【图文】运用EPCS-500的商品混凝土搅拌站控制系统

来源:拓泰重工机械   时间: 2014-01-22
EPCS-500是广州致远采用Intelx86架构的新片上系统EP80579(开发代号:Tolapai)处理器设计的工控机。
自带两路独立的CAN-bus接口,省去了传统x86工控机需要额外增加CAN-bus扩展卡的麻烦。不单降低了成本,同时较大的提高了系统可靠性和较具良好的兼容性。因此非常适合应用在商品混凝土搅拌站控制系统。

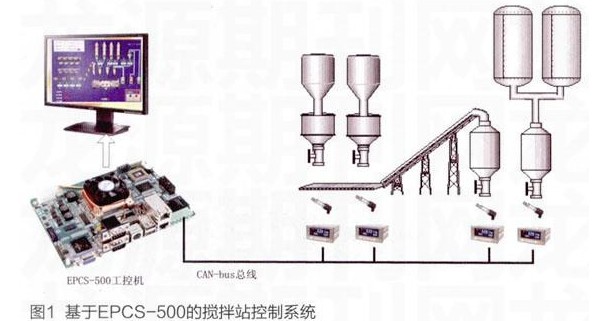

基于EPCS500的商品混凝土搅拌站控制系统
EPCS-500的硬件资源

性能:
·处理器:Intel Ep80579,600MHz/1.2GHz。
·内存:1x 200-pin SODIMM插槽,DDR2 400/s33/667MHz大可到2GB。
·64MB显存,VGA输出大1600×1200。
·支持硬件看门狗:1-255 sec./min。
·主机工作温度:-40℃~+85℃。
·机械尺寸:EPIC标准尺寸。165mm×115mm。
扩展通讯接口:
·2路独立CAN-bus接口。
·4路RS-232。
·2路10/100/1000Mbps网口。
·1个PCIe×1插槽。
·1个SATA(Gen2)接口。
·l+Type2 CF卡插槽。
·2路USB2.0接口(高速2.0)。
·1个鼠标键盘二合一接口。
·4路数字量输入,4路数字量输出。

EPCS-500的软件资源

·CANopen协议
·iCAN协议
·Red Hat Enterprise Linux*5
·MicrosoftWindowsXPEmbedded

系统概述

目前商品混凝土搅拌站配料控制一般使用分布式控制系统,CAN-bus总线无疑是适合的现场总线技术,它布线简单,只需两根双绞线就可连接多个传输节点,节点增删灵活,传输距离长,抗干扰能力强,在工业现场运用较其广泛。
集成度高节省成本

使用EPCS-500作为商品混凝土搅拌站的主控机,利用主机自带的CAN-bus总线功能,很方便实现系统中各个称重仪表模块的互联控制,节省了额外的CAN-bus扩展卡,降低成本。

 稳定运行双保险

X86架构以及内置正版的Windows XP Embedded操作系统相比传统工控机运行windows 2000或者XP操作系统具有更优异的稳定性,再加上自带独立防死机看门狗电路,给予系统稳定运行双保险。
