移动式混凝土搅拌站的骨料配料站
2~4种不同级配骨料计量的需要,较高精度传感器、落差自动补偿功能等了骨料的计量精度。
搅拌主机
拓泰重工建筑机械综合当代行业主流技术开发的双卧轴强制式搅拌机。拌和能力强,搅拌均匀、迅速,生产率高。其润滑系统采用浓油泵加手动润滑,轴端密封采用独特的多重密封,密封效果好。轴端轴承采用外置式,维修更换简单方便。搅拌叶片、衬板均采用高铬高锰耐磨合金材料,较大地提高了主机的可靠性能和使用寿命。
控制系统
整机控制系统采用工业控制计算机控制。该系统具有数据的实时处理功能,该系统既可全自动控制,也可手动操作,操作简单、方便。界面模拟显示搅拌站的整个动态工艺流程,直观明了。可以存储搅拌站的各种配比和工作数据,按要求打印各类报表资料。恒温集装箱式控制室采用隔音、隔热的彩夹芯板,宽敞明亮,美观大方,在电气元件工作环境温度的同时,又大大提高了操作人员的舒适性。
粉料计量
水泥和粉状掺和剂由螺旋输送机分次输送到粉料称量斗中,由称量仪控制进行累加称量,达到设定重量时,控制系统依次发出指令停止螺旋机输送,称量斗通过气动蝶阀向搅拌主机放料。
水及外加剂称量系统
水的计量方式采用较高精度传感器称量,由供水泵将水从水池中通过加注管进入计量斗,由气动碟阀控制进行称量,称量结束后,通过两路管道向搅拌主机供水。外加剂称量原理与水称量类似,称量完成后的外加剂加入水计量斗与水同时加到搅拌机中。

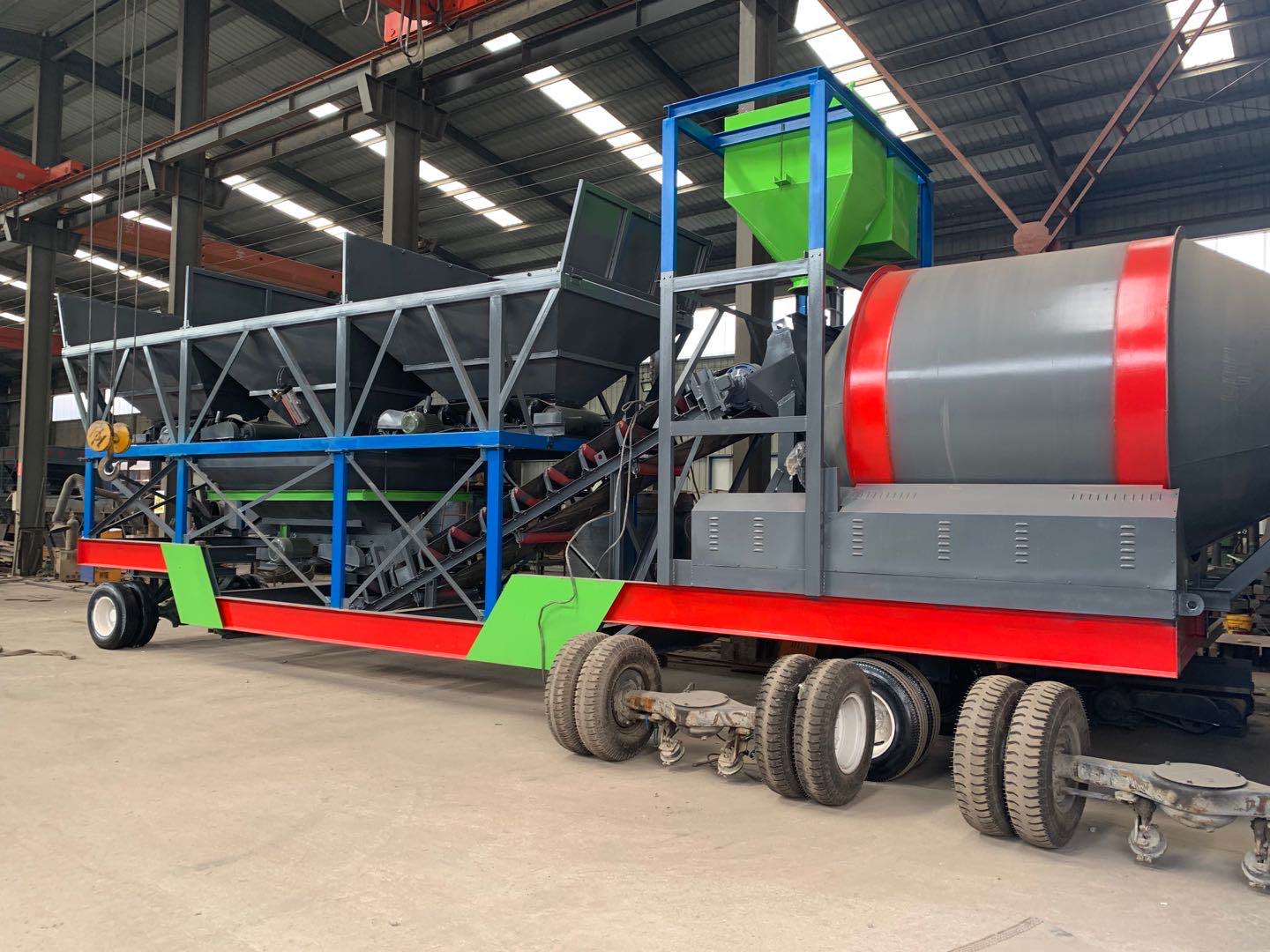

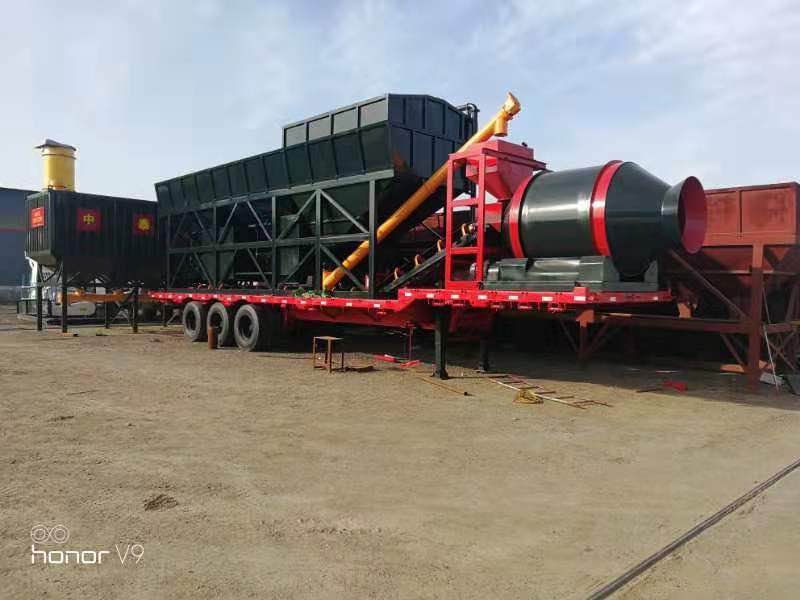

移动式混凝土搅拌站拥有良好的转场性能

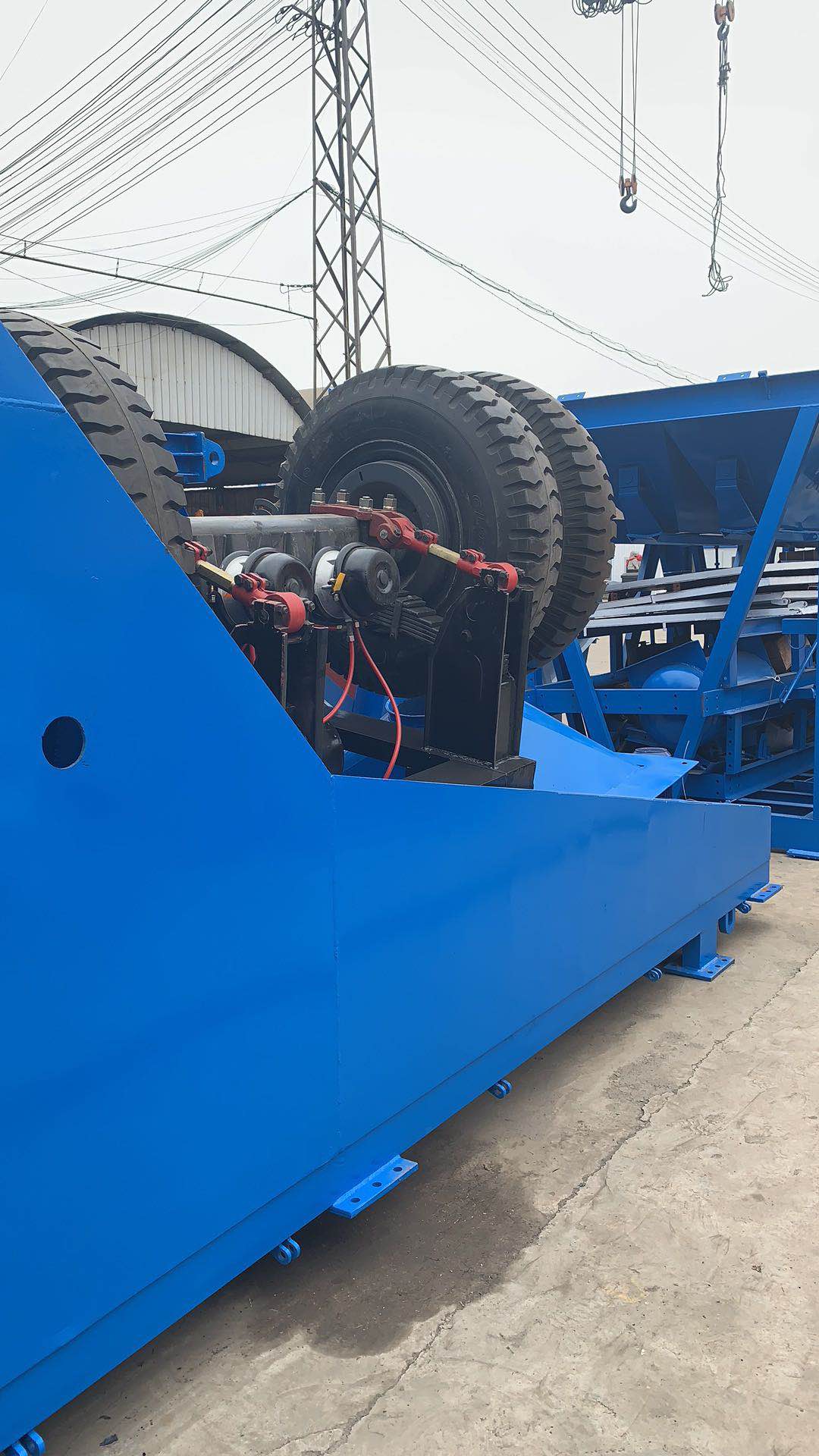

搅拌机与上料皮带机折叠置于机架上即可直接用卡车拖动进行转场,推荐转场移动速度为10-15km/h。同时,该系列机型有模块式设计供用户选型。
移动式搅拌站技术参数
基本参数 | 移动式搅拌站型号 | |||||
YHZS35 | YHZS50 | YHZS60 | YHZS75 | |||
生产率 | m3/h | 35 | 50 | 60 | 75 | |
卸料高度 | mm | 4000 | 4000 | 4000 | 4000 | |
搅拌系统 | 进料容积 | L | 1125 | 1500 | 2250 | 3000 |
出料容积 | L | 750 | 1000 | 1500 | 2000 | |
搅拌功率 | kw | 30 | 37 | 30*2 | 37*2 | |
骨料称量 | 提升功率 | kw | 11 | 18.5 | 22 | 37 |
提升速度 | m/s | 0.5 | 0.5 | 0.5 | 0.5 | |
容量 | L | 1125 | 1500 | 2250 | 3000 | |
计量精度 | % | ±2 | ±2 | ±2 | ±2 | |
粉料计量系统 | 容量 | L | 325 | 425 | 625 | 850 |
计量精度 | % | ±1 | ±1 | ±1 | ±1 | |
水泥计量系统 | 容量 | L | 165 | 220 | 330 | 440 |
水计量精度 | % | ±1 | ±1 | ±1 | ±1 | |
外加剂计量精度 | % | ±2 | ±2 | ±2 | ±2 | |
粉料输送系统 | 管体直径 | mm | Φ168 | Φ219 | Φ219 | Φ273 |
上料速度 | t/h | 20 | 35 | 35 | 60 | |
电机功率 | kw | 5.5 | 7.5 | 7.5 | 11 | |
控制方式 |
| 全自动 | 全自动 | 全自动 | 全自动 | |
装机功率 | kw | 53 | 69 | 97 | 129 | |
整机重量 | T | 15 | 18 | 22 | 30 |
可生产C15-C60标号
